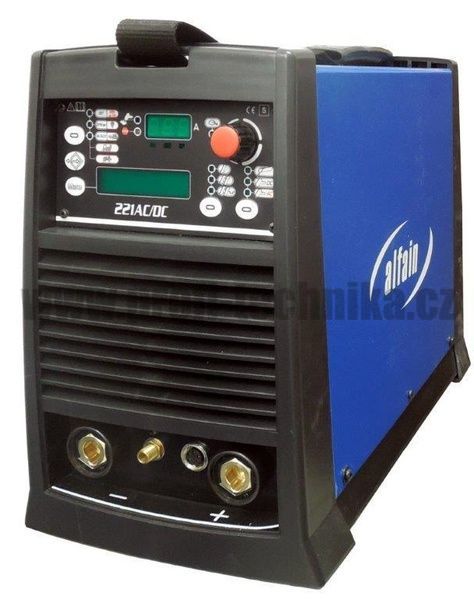

ALFA IN ALFIN 221 AC/DC PFC – Svařovací invertor pro svařování metodou TIG AC/DC a MMA

Charakteristika
• Stroje ALFIN AC/DC jsou určeny pro specializované svářecí provozy se širokou škálou svařovacích prací. Výbavou jsou určené především pro svařování metodou TIG.
• Samozřejmostí je množství neocenitelných funkcí umožňujících efektivní využití:
• předfuk a dofuk ochranného plynu
• náběh proudu (Slope Up) a doběh proudu (Slope Down)
• Bilevel umožňuje přechod mezi dvěma nastavenými svař. proudy v průběhu svařování
• režim pulzního svařování s širokými možnostmi nastavení jednotlivých parametrů
• koncový proud, HF vysokofrekvenční zapalování, režim ovládání 2 a 4 takt
• paměť nastavených hodnot uložených i po vypnutí stroje
• možnost uložení Jobů u strojů 221, 300AC/DC
• Pro svařování metodou MMA jsou stroje vybaveny funkcemi HOT START, ARC FORCE a ANTISTICK.
• Invertory ALFIN 221 a 300 AC/DC jsou vybaveny pro DC režim unikátními svařovacími procesy:
• DYNAMIC ARC (DYNarc) - dynamický oblouk zajišťuje lepší průvar, lepší stabilitu oblouku, oddálením hořáku se oblouk dynamicky
• přizpůsobuje.
• Q START (Quality) – slouží především k snadnému provedení perfektních bodů. Navíc při použití Q STARTU bude bod proveden
• bez zabarvení materiálu, funkci je vhodné používat především pro slabé plechy.
• MULTI-TACK (multi bodování) - slouží ke svařování velmi tenkých plechů bez nebo s minimální deformací. Při tomto procesu
• je svařovací proud periodicky vypínán a zapínán. Méně je natavován materiál a svařovací proces je pomalejší. Při použití
• MULTI-TACK lze svařit materiály, které s jinými stroji jsou nesvařitelné v požadované kvalitě.
• Q-Spot umožňuje provádět velmi snadno a přesně bodování, s minimálním tepelným výkonem a deformací materiálu. To
• umožňuje přesné umístění elektrody v místě bodování.
• Invertory ALFIN 221 a 300 AC/DC jsou zvlášť určeny pro extrémně přesné a náročné práce v režimu AC. AC svařování je zde optimalizována
• díky speciálním funkcím:
• AC Balance - umožňuje nastavení vyvážení kladné vůči záporné části vlny s nastavením více do kladných hodnot lze docílit
• lepšího čištění, nastavením do záporných hodnot, větší průvar
• AC Frekvence - umožňuje nastavení změny frekvence AC/DC vlny, důsledkem vyšších hodnot je koncentrovaný oblouk, snížení
• tepelně ovlivněné zóny, pomalejší rychlost tavení.
• Extra průvar(Fusion) - umožňuje posun křivky směrem k záporné straně, důsledkem je stabilnější oblouk,větší průvar, snížená
• schopnost čistění, menší deformace elektrody
• Mix AC-DC - umožňuje kombinovat svařování TIG AC s TIG DC, tím lze docílit větší průvar, méně deformace, rychlejší vytvoření,
• svarové lázně
• Tvar AC - možnost změny tvaru křivky (střídy)

Technické parametry pro metodu MMA
• Metoda: MMA
• Síťové napětí: (V/Hz): 1x230/50-60
• Rozsah svař. proudu (A): 5 - 180
• Napětí naprázdno U20 (V): 79
• Jištění (A): 16 @ (20 @)
• Max. efektivní proud I1eff (A): 16,0 (18,9)
• Svařovací proud (DZ=100%) I2 (A): 110 (120)
• Svařovací proud (DZ=60%) I2 (A): 130 (150)
• Svařovací proud (DZ=x%) I2 (A): 30%=180 (40%=180)
• Krytí: IP23S
• Normy: EN 60974-1, EN 60974-10 cl. A
• Rozměry (š x d x v) (mm): 230 x 460 x 325
• Hmotnost (kg): 19

Technické parametry pro metodu TIG
• Metoda: TIG
• Síťové napětí: (V/Hz): 1x230/50-60
• Rozsah svař. proudu (A): 5 - 220
• Napětí naprázdno U20 (V): 12
• Jištění (A): 16 @ (20 @)
• Max. efektivní proud I1eff (A): 16,0 (16,3)
• Svařovací proud (DZ=100%) I2 (A): 160 (160)
• Svařovací proud (DZ=60%) I2 (A): 180 (180)
• Svařovací proud (DZ=x%) I2 (A): 35%=220 (35%=220)
• Krytí: IP23S
• Normy: EN 60974-1, EN 60974-10 cl. A
• Rozměry (š x d x v) (mm): 230 x 460 x 325
• Hmotnost (kg): 19
